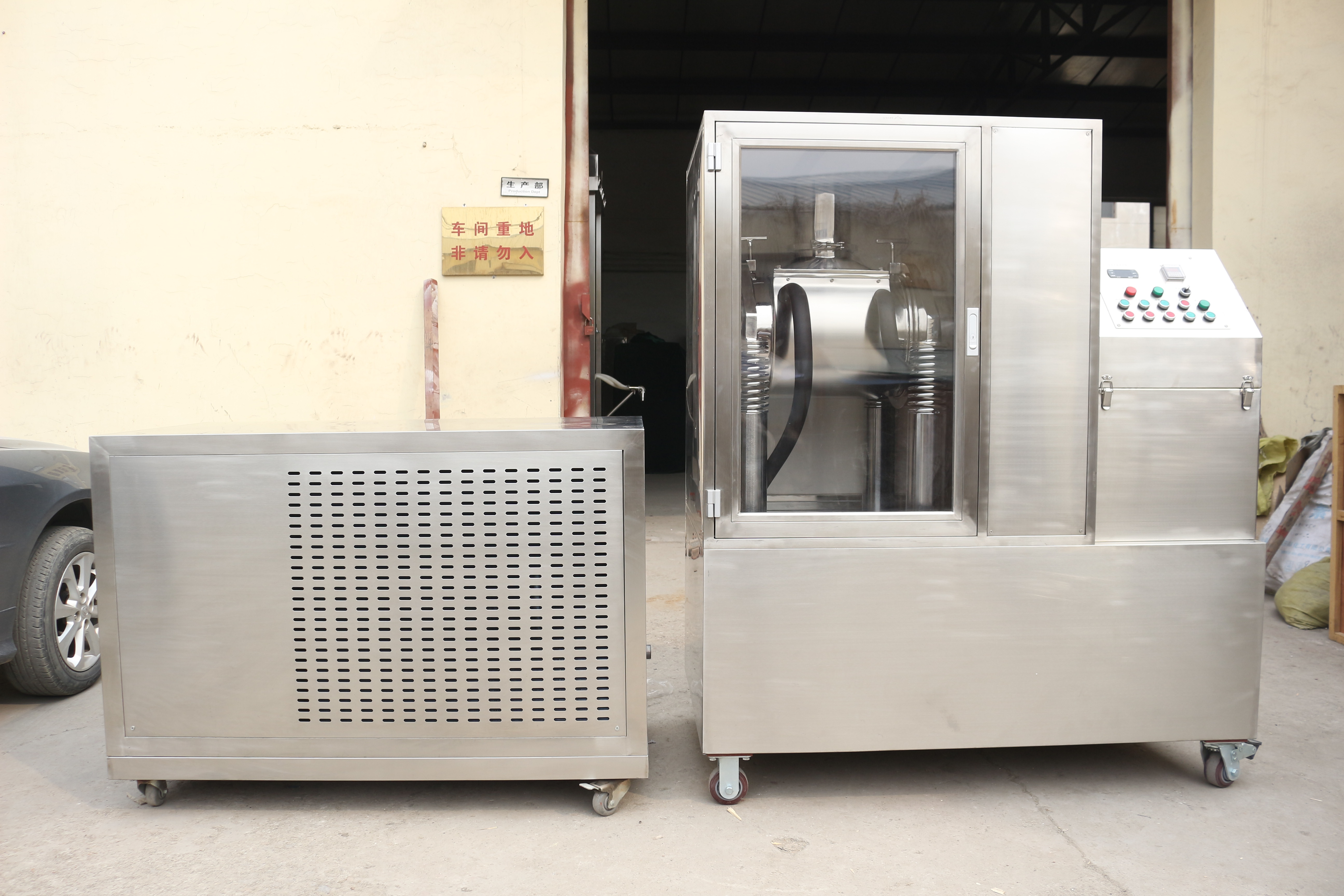

XDW-15B（低溫）型細胞級超微粉碎機的配置參數
|
型號 項目 |
XDW-15B振動式超微粉碎機（細胞破壁機） |
|
|
主機 系統 |
用途 |
該設備能夠用于超細粉碎(細胞破壁)?？蛇m用于任何纖維狀、塊狀、粘性、韌性、特硬等物料的粉碎。 |
|
功率KW |
2.2 （電壓：380V（三項））安徽皖南電機 |
|
|
主軸承 |
進口NSK |
|
|
磨筒公稱容積 |
15L |
|
|
磨筒壁厚 |
12mm |
|
|
磨筒外觀 |
全不銹鋼外觀 |
|
|
翻轉限位 |
雙螺旋式 |
|
|
翻轉機構 |
全密閉結構支撐 |
|
|
磨介材質 |
食品藥品級304不銹鋼 |
|
|
介質尺寸 |
直徑20×254mm |
|
|
研磨方式 |
振動式 |
|
|
振幅 |
6.0mm可調 |
|
|
料筒 |
2只 |
|
|
裝料量 |
3.6L |
|
|
冷卻系統 |
冷卻連接 |
橡膠軟管+保溫管連接 |
|
低溫配置 |
全密閉6P制冷機,-25℃（低-30℃），壓縮機法國泰康原裝進口 |
|
|
制冷方式 |
制冷機低溫冷凍 |
|
|
功率KW |
4.5(380V) |
|
|
水套 |
外水套帶保溫 |
|
|
制冷媒介 |
冷卻液 |
|
|
冷卻水連接方式 |
低溫橡膠軟管+橡膠保溫管軟連接 |
|
|
溫控器 |
有 |
|
|
電器控制 |
重要元件由引進技術生產,其余國產件. |
|
|
|
隔音罩 |
低噪音不銹鋼隔音罩 |
|
外型尺寸 |
主機: L1440×W800×H1750 制冷機: L1355×W750×H940 |
|
|
重量(KG) |
主機:850KG 制冷機:380KG |
|
|
設備技術 |
1、全密閉不分級技術：為保存藥效成份而采用的全密閉多磨不篩技術，有效避免產生藥效成份偏析和損失、因粉塵溢出而污染環境等現象。 2、壓縮式微粉碎技術：為提高粉碎效率和效果，運用高速撞擊力和剪切力，使物料在磨筒內受到介質的擠壓、揉捏和撕裂作用，大地縮短粉碎時間，提高了粉碎效率；同時因物料呈流態化且每一顆粒具有相同的受力狀態，其自有粘性作用可使成品形成分散均勻和精密復合化的微粒子團，增加密實度和提高生物利用度，提高微粉碎效果和技術。 3、動態優化技術：按物料的不同特性，在提高微粉碎效率和效果的同時，進行佳優化適配的技術。 4、機電一體化技術：實現設備的高性能和高水平，減少人工用量，確保成品質量穩定可控的技術，避免因人工介入過多而產生品質不穩定、受污染等現象。 5、全面自動化技術：具備單機多功能自動化（FMC柔性化），使小批量藥物生產象大批量流水線生產一樣簡便的技術。 6、潔凈安全化技術：達微超微粉碎機系列嚴格按GMP標準設計制造，能夠滿足制藥粉體裝備的特殊要求。
|
|
|
設備特征 |
1、安全性強：與物料接觸的部位均為拋光不銹鋼，其材質為醫藥食品機械通用材質(也可根據用戶要求改為其它金屬材質)，避免砷、鎘、汞、鉛、銅等重金屬混入。 2、潔凈衛生：內外面平滑、一機多用、減少污染、減輕洗凈作業負擔；粉碎過程全密閉無粉塵溢出，充分改善作業環境，有效成份不損失。 3、采用復合（透明）隔聲罩，噪音大大降低。 4、易拆卸(組裝）、易清洗、易換料?？捎盟?、壓縮空氣、酒精、蒸汽等清洗、消毒。 5、操作簡便：容量佳適配、確保物料完全排出，操作和換料簡便。 6、維護方便：結構緊湊、占地面積小，維修養護方便。 7、改善環境：全密閉作業絕無粉塵溢出、有效成份不損失、無藥渣產生，可改善工作環境。 8、提高效率：100%粉碎，無藥渣剩余。高速撞擊力和剪切力的雙向作用，大地縮短了粉碎時間，提高粉碎效率。 9、廣譜適應：對于任何纖維狀、高韌性、高硬度或有一定含水率的物料均可適應。對花粉及其它孢子植物等要求打破細胞壁的物料，其破壁率高于98%。同時適應干式和濕式粉碎。濕式粉碎時可加入水、酒精或其它液體。 10、溫度可控：通過配置可進行高溫、常溫、低溫或超低溫的微粉碎，可以保持物料的原有理化性質和活性成份。給磨筒外壁的夾套通入冷水。通過調節冷卻水的溫度和流量可控制粉碎溫度。低溫粉碎，冷凍系統低溫度可達零下35℃(高檔低溫配置)。
|
|
|
物料適應 |
廣泛用于動植物 礦物中藥材的單味或復方粉末,特別適用于強纖維性 韌性植物,單做或含量超過15%的高糖 粘性物料需要有制冷系統. |
|
|
產能kg/h |
普通中藥材(食品)2-18kg/h，-300目90-98%。靈芝孢子粉產量0.6-2kg/h（2500目），破壁率90-98%以上。 |
|
|
整機外觀 |
不銹鋼全封閉 |
|
|
放置場地 |
可放于GLP實驗室或10萬級GMP車間 |
|
|
交貨周期 |
20個工作日 |
|
|
其他說明 |
電源:3相/380; 循環冷卻系統 |
|
附表1：設備裝箱單 年 月 日
|
|
名 稱 |
型號及規格 |
單 位 |
數量 |
備 注 |
|||
|
主 機 部 分 |
1 |
主機 |
XDW-15B |
臺 |
1 |
|
||
|
2 |
隔聲罩 |
|
臺 |
1 |
不銹鋼外觀 |
|||
|
3 |
冷凍機 |
6P |
臺 |
1 |
|
|||
|
附
件
部
分 |
1 |
緊固套筒 |
19 |
套 |
1 |
|
||
|
2 |
冷凍管 |
|
根 |
2 |
5米/根 |
|||
|
3 |
保溫管 |
|
根 |
7 |
1.8米/根 |
|||
|
4 |
料筒 |
不銹鋼 |
只 |
1 |
|
|||
|
5 |
料筒密封圈 |
|
件 |
1 |
|
|||
|
6 |
卡箍螺栓 |
|
套 |
1 |
|
|||
|
7 |
喉箍 |
Φ13-20 |
個 |
8 |
|
|||
|
8 |
篩板密封墊 |
食品橡膠 |
件 |
2 |
|
|||
|
9 |
傳動軸防護罩 |
|
件 |
1 |
|
|||
|
包 裝 箱 及 固定附件 |
1 |
主機包裝箱 |
|
個 |
1 |
|
||
|
2 |
附件箱 |
|
個 |
1 |
|
|||
|
3 |
固定套 |
Φ75×Φ90×36 |
件 |
4 |
|
|||
|
4 |
雙頭螺栓 |
M12×320 |
件 |
|
|
|||
|
5 |
其它 |
電源連接線（穿金屬軟管）1根 |
||||||
|
項 目 |
姓 名 |
日 期 |
備 注 |
|||||
|
裝箱負責人 |
|
|
|
|||||
|
質檢人員 |
|
|
|
|||||
附表2：XDW-15B低溫細胞級超微粉碎機電器件配置單
|
名稱 |
品牌 |
型號 |
數量 |
|
電源總開關 |
施耐德 |
GV2-ME20 |
1 |
|
時間繼電器 |
康泰 |
JSS20-CE，110V |
1 |
|
交流接觸器 |
耀華 |
CJX2-1210，110V |
5 |
|
帶燈綠色按鈕 |
耀華 |
LA38 |
3 |
|
綠色按鈕開關 |
耀華 |
LA38 |
2 |
|
紅色停止按鈕 |
耀華 |
LA38 |
4 |
|
電源指示燈 |
耀華 |
|
1 |
|
液位警界燈 |
耀華 |
24V |
1 |
|
熔斷器座 |
耀華 |
RT18-32 |
4 |
|
熔芯 |
耀華 |
2A |
4 |
|
隔離變壓器 |
耀華 |
BV50 |
1 |
|
輔助觸頭 |
耀華 |
F4－20 |
1 |
|
航空插頭 |
國產 |
14芯 |
2套 |
|
接線端子 |
國產 |
2.5平方 |
28 |
|
溫度控制顯示儀 |
上海精創 |
3010型 |
1 |
附表3：冷凍機參數表
|
型號 |
DWL06 |
||
|
機組特性 |
制冷量 |
KW |
11 |
|
Kcal/h |
4748.92 |
||
|
TR |
1.57 |
||
|
整機功率 |
KW |
4.5 |
|
|
整機運轉電流 |
A |
12 |
|
|
壓縮機 |
數量 |
1臺 |
|
|
輸入功率 |
KW |
4.4 |
|
|
工作電流 |
A |
8.8 |
|
|
工作電壓 |
V |
380 |
|
|
循環防凍液 |
水管接口直徑 |
mm |
14 |
|
種類 |
乙二醇兌水1：1 |
||
|
冷凝風機 |
輸入功率 |
KW |
0.55 |
|
工作電流 |
A |
1.25 |
|
|
增壓泵 |
輸入功率 |
KW |
0.093 |
|
揚程 |
m |
6 |
|
|
流量 |
L/min |
57 |
|
|
循環泵 |
輸入功率 |
KW |
0.125 |
|
揚程 |
m |
20 |
|
|
流量 |
L/min |
33 |
|
|
防凍液水箱容積 |
L |
90 |
|
|
外形尺寸 |
長 |
mm |
1355 |
|
寬 |
mm |
750 |
|
|
高 |
mm |
940 |
|
|
制冷劑 |
R404A |
||
|
制冷劑充注量 |
3.5 |
||
|
低制冷溫度(可調) |
-10～-35℃ |
||
|
整機重量 |
kg |
380 |
|
附表4：冷凍機組配置表
|
序號 |
名稱 |
品牌 |
產地 |
備注 |
|
1 |
壓縮機 |
泰康 |
法國 |
6HP |
|
2 |
微電腦溫度控制儀 |
精創 |
上海 |
上海 |
|
3 |
交流接觸器 |
耀華 |
浙江 |
國產名牌 |
|
4 |
斷路保護器 |
施耐德 |
法國 |
進口品牌 |
|
5 |
翅片式冷凝器 |
東威 |
江蘇鹽城 |
國產 |
|
6 |
儲液器 |
法斯克 |
天津 |
國產 |
|
7 |
冷凝風機 |
馬爾 |
杭州 |
國產 |
|
8 |
膨脹閥 |
丹佛斯 |
法國 |
進口 |
|
9 |
電磁閥 |
鴻森 |
浙江 |
國產 |
|
10 |
過濾器 |
鴻森 |
浙江 |
國產 |
|
11 |
板式換熱器 |
烽煌 |
浙江 |
國產 |
|
12 |
壓力表 |
鴻森 |
浙江 |
國產 |
|
13 |
壓力控制器 |
丹佛斯 |
法國 |
進口 |
|
14 |
增壓泵 |
威樂 |
法國 |
進口 |
|
15 |
循環泵 |
利歐 |
上海 |
國產 |
|
16 |
制冷劑 |
金典 |
浙江 |
國產 |
注：1、免費上門安裝調試和培訓，該設備接上水電即可投入運行生產，需方按供方要求布置水電。
制造商：濟南達微機械有限公司
電 話：15964512855/0531-88308975
