XDW-40A細胞破壁機全面自動化技術：具備單機多功能自動化（FMC柔性化），使小批量藥物生產象大批量流水線生產一樣簡便的技術。該設備能夠用于超細粉碎（細胞破壁）?？蛇m用于任何纖維狀、塊狀、粘性、韌性、特硬等物料的粉碎。
細胞破壁機是一種用于細胞破碎和提取物質的實驗設備。它可以將各種類型的細胞破碎，并釋放出細胞內的成分，如蛋白質、核酸、酶和代謝產物等。這些成分可以用于生物化學、分子生物學、基因工程、藥物研發等領域的實驗。
細胞破壁機通常由一個旋轉式或壓力式的裝置組成，可以在高速旋轉或高壓下將細胞破碎并釋放其成分。其中最常見的是高速離心機，它利用離心力將細胞破碎并收集上清液。其他類型的細胞破壁機包括超聲波細胞破碎機、高壓均質器和玻璃珠磨機等。
選擇合適的細胞破壁機取決于所需的樣品類型、處理量、細胞大小和實驗目的等因素。例如，在處理大量樣品時，高壓均質器可能比離心機更加有效。而當需要保持樣品的完整性時，超聲波細胞破碎機是一個較為理想的選擇。
細胞破壁機的應用不僅局限于科學實驗室。在工業生產中，細胞破壁機也被廣泛應用于制備蛋白質、酶和其他生物活性物質，這些物質可以用于食品和醫藥等領域。

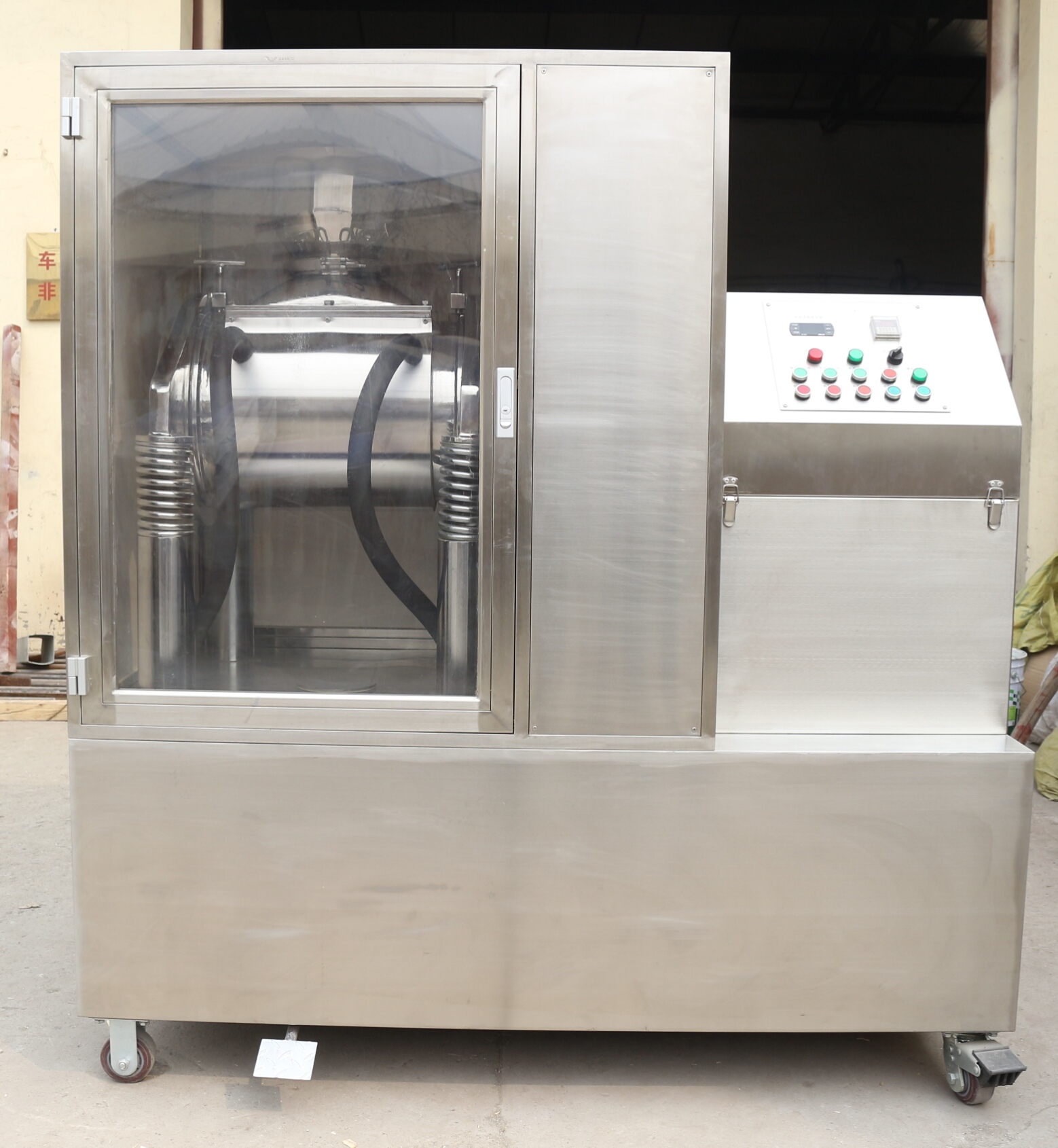

XDW- 40 A型細胞破壁機 的配置參數
|
型號 項目 |
XDW- 40 A 超微粉碎機（細胞破壁機） |
|
|
主機 系統 |
用途 |
該設備能夠用于超細粉碎（細胞破壁）?？蛇m用于任何纖維狀、塊狀、粘性、韌性、特硬等物料的粉碎。 |
|
功率KW |
4 （電壓：380V（三相））安徽皖南電機 |
|
|
主軸承 |
進口NSK |
|
|
公稱容積 |
40 L |
|
|
磨筒壁厚 |
1 2 mm |
|
|
翻轉限位 |
雙螺旋式 |
|
|
翻轉機構 |
全密閉結構支撐 |
|
|
磨介材質 |
食品藥品級304不銹鋼 |
|
|
介質尺寸 |
直徑 20× 340mm |
|
|
研磨方式 |
振動式 |
|
|
振幅 |
6 . 0 mm 可調 |
|
|
料筒 |
2只 |
|
|
裝料量 |
10 L |
|
|
冷卻系統 |
冷卻連接 |
橡膠軟管 連接 |
|
冷卻 配置 |
水循環 |
|
|
水套 |
全 水套帶保溫 |
|
|
降溫 方式 |
自來水循環冷卻 |
|
|
冷卻水連接方式 |
橡膠軟管連接 |
|
|
電器控制 |
重要元件由引進技術生產,其余國產件. 可編程序控制器 PLC觸摸屏控制 |
|
|
|
隔音罩 |
低噪音不銹鋼隔音罩 |
|
外型尺寸（mm ） |
主機: L 1 68 0 × W 115 0 × H1 82 0 |
|
|
重量(KG) |
主機: 110 0KG |
|
|
設備技術 |
1 、全密閉不分級技術：為保存藥效成份而采用的全密閉多磨不篩技術，有效避免產生藥效成份偏析和損失、因粉塵溢出而污染環境等現象。 2 、壓縮式微粉碎技術：為提高粉碎效率和效果，運用高速撞擊力和剪切力，使物料在磨筒內受到介質的擠壓、揉捏和撕裂作用，大地縮短粉碎時間，提高了粉碎效率；同時因物料呈流態化且每一顆粒具有相同的受力狀態，其自有粘性作用可使成品形成分散均勻和精密復合化的微粒子團，增加密實度和提高生物利用度，提高微粉碎效果和技術。 3 、動態優化技術：按物料的不同特性，在提高微粉碎效率和效果的同時，進行佳優化適配的技術。 4 、機電一體化技術：實現設備的高性能和高水平，減少人工用量，確保成品質量穩定可控的技術，避免因人工介入過多而產生品質不穩定、受污染等現象。 5 、全面自動化技術：具備單機多功能自動化（ FMC 柔性化），使小批量藥物生產象大批量流水線生產一樣簡便的技術。 6 、潔凈安全化技術：達微超微粉碎機系列嚴格按 GMP 標準設計制造，能夠滿足制藥粉體裝備的特殊要求。 |
|
|
設備特征 |
1 、安全性強：與物料接觸的部位均為拋光不銹鋼，其材質為醫藥食品機械通用材質 ( 也可根據用戶要求改為其它金屬材質 ) ，避免砷、鎘、汞、鉛、銅等重金屬混入。 2 、潔凈衛生：內外面平滑、一機多用、減少污染、減輕洗凈作業負擔；粉碎過程全密閉無粉塵溢出，充分改善作業環境，有效成份不損失。 3 、采用復合（透明）隔聲罩，噪音大大降低。 4 、易拆卸 ( 組裝）、易清洗、易換料?？捎盟?、壓縮空氣、酒精、蒸汽等清洗、消毒。 5 、操作簡便：容量佳適配、確保物料完全排出，操作和換料簡便。 6 、維護方便：結構緊湊、占地面積小，維修養護方便。 7 、改善環境：全密閉作業絕無粉塵溢出、有效成份不損失、無藥渣產生，可改善工作環境。 8 、提高效率： 100% 粉碎，無藥渣剩余。高速撞擊力和剪切力的雙向作用，大地縮短了粉碎時間，提高粉碎效率。 9 、廣譜適應：對于任何纖維狀、高韌性、高硬度或有一定含水率的物料均可適應。對花粉及其它孢子植物等要求打破細胞壁的物料，其破壁率高于 98% 。同時適應干式和濕式粉碎。濕式粉碎時可加入水、酒精或其它液體。 10 、溫度可控：通過配置可進行高溫、常溫、低溫或超低溫的微粉碎，可以保持物料的原有理化性質和活性成份。給磨筒外壁的夾套通入冷水。通過調節冷卻水的溫度和流量可控制粉碎溫度。低溫粉碎，冷凍系統低溫度可達零下 35 ℃ ( 高檔低溫配置 ) 。
|
|
|
物料適應 |
廣泛用于動植物 礦物中藥材的單味或復方粉末,特別適用于強纖維性 韌性植物,單做或含量超過15%的高糖 粘性物料需要有制冷系統. |
|
|
產能 kg/ h |
普通中藥材 ( 食品 ) 3.6 - 20 kg/h ， - 3 00 目 90- 9 8 % 。靈芝孢子粉產量 1.2 - 3.6 kg/h （ 2500 目） ，破壁率 90- 9 8% 以上。 |
|
|
整機外觀 |
不銹鋼全封閉 |
|
|
放置場地 |
可放于GLP實驗室或10萬級GMP車間 |
|
|
價格（萬元） |
19.6萬元（不含稅及運費），含稅：21.9萬元 |
|
|
交貨周期 |
4 0個工作日 |
|
|
其他說明 |
電源:3相/380; 水循環冷卻系統 |
|
注： 1、 免費上門安裝調試和培訓， 該設備接上水電即可投入運行生產，需方按供方要求布置水電 。
附表 1 ：設備裝箱單 年 月 日
|
|
名 稱 |
型號及規格 |
單 位 |
數量 |
備 注 |
|||
|
主 機 部 分 |
1 |
主機 |
XDW- 40A |
臺 |
1 |
|
||
|
2 |
隔聲罩 |
|
臺 |
1 |
不銹鋼外觀 |
|||
|
附
件
部
分 |
1 |
緊固套筒 |
19 |
套 |
1 |
|
||
|
2 |
冷凍管 |
|
根 |
2 |
5 米 / 根 |
|||
|
3 |
料筒 |
不銹鋼 |
只 |
1 |
|
|||
|
4 |
料筒密封圈 |
|
件 |
1 |
|
|||
|
5 |
卡箍螺栓 |
|
套 |
1 |
|
|||
|
6 |
喉箍 |
Φ 13 -20 |
個 |
8 |
|
|||
|
7 |
傳動軸防護罩 |
|
件 |
1 |
|
|||
|
包 裝 箱 及 固定附件 |
1 |
主機包裝箱 |
|
個 |
1 |
|
||
|
2 |
附件箱 |
|
個 |
1 |
|
|||
|
3 |
固定套 |
Φ 75 ×Φ 90 ×36 |
件 |
4 |
|
|||
|
4 |
雙頭螺栓 |
M12 ×320 |
件 |
|
|
|||
|
5 |
其它 |
|
||||||
|
項 目 |
姓 名 |
日 期 |
備 注 |
|||||
|
裝箱負責人 |
|
|
|
|||||
|
質檢人員 |
|
|
|
|||||
附表 2 ： XDW-40A 細胞級超微粉碎機電器件配置單
|
名稱 |
品牌 |
型號 |
數量 |
|
人機界面 |
中達優控 |
24MR |
1 |
|
直流電源 |
臺達 |
DC24V |
1 |
|
電源總開關 |
施耐德 |
GV2-ME16 |
1 |
|
中間繼電器 |
正泰 |
JZX-22F(D)/2Z ， AC110 |
1 |
|
交流接觸器 |
正泰 |
CJX2-1210 ， 110V |
1 |
|
電源指示燈 |
耀華 |
AC110V |
1 |
|
液位警界燈 |
耀華 |
AC24V |
1 |
|
熔斷器座 |
耀華 |
RT18-32 |
3 |
|
熔芯 |
耀華 |
2A |
3 |
|
控制 變壓器 |
耀華 |
BK25 |
1 |
|
接線端子 |
國產 |
2.5 平方 |
12 |
