XDW-F100A型細胞級中藥超微粉碎機配置參數
|
型號 項目 |
XDW-F100A |
|
|
主機系統 |
功率KW |
15kw（電壓：380V（三相））安徽皖南電機 |
|
主軸承 |
進口NSK |
|
|
主體結構 |
鋼絲繩懸掛式翻轉 |
|
|
主體框架 |
全不銹鋼 |
|
|
外觀 |
全不銹鋼外觀 |
|
|
磨筒與輔助裝置 |
磨筒 |
圓弧型（容積100升） |
|
磨筒壁厚 |
18mm |
|
|
翻轉限位 |
縱向＋橫向限位 |
|
|
翻轉機構 |
新式單輥、電磁制動定位 |
|
|
舉升機構 |
封閉螺旋雙筒抬升機構 |
|
|
磨介材質 |
食品藥品級304不銹鋼 |
|
|
介質尺寸 |
直徑20×400mm |
|
|
研磨方式 |
振動式 |
|
|
料盒連接 |
雙連桿快開裝置（附專用扳手） |
|
|
料盒裝卸 |
手動裝卸 |
|
|
料筒 |
2只 |
|
|
料盒容積 |
30L |
|
|
冷卻系統 |
低溫配置 |
自來水循環冷卻 |
|
冷卻連接 |
懸掛式短連接 |
|
|
水套 |
全水套（外＋內＋雙側壁水套） |
|
|
循環水 |
連續作業≤60℃（自來水循環冷卻、用戶自備） |
|
|
循環水流量 |
2-4m3/h |
|
|
管徑 |
20mm |
|
|
電器控制 |
重要元件由引進技術生產,其余國產件. |
|
|
其他參數 |

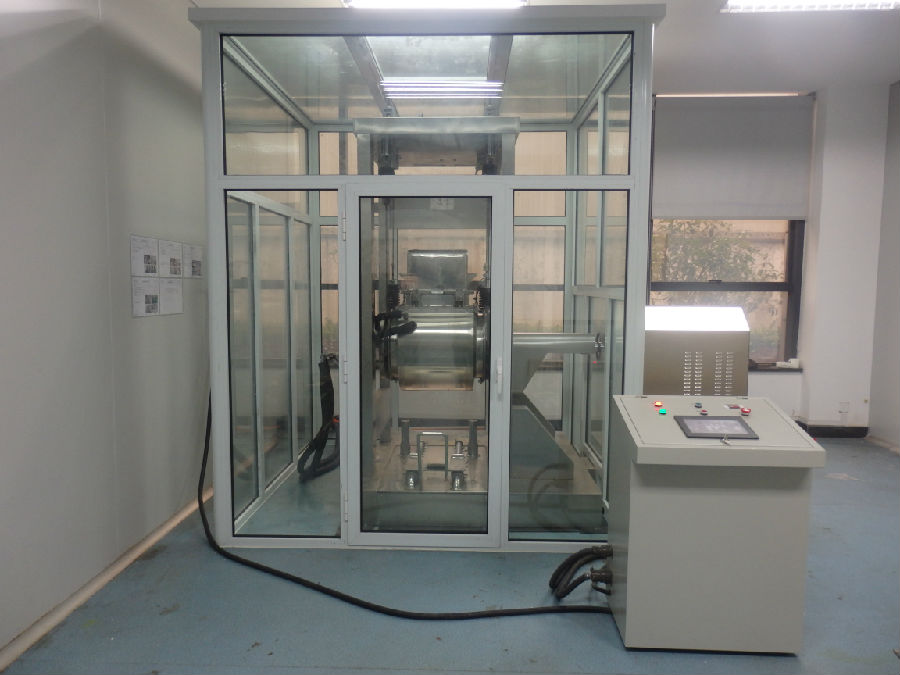

隔音罩 |
加重鋁合金框架，雙層中空鋼化玻璃 |
|
外型尺寸 |
主 機: L3200×W2300×H2810 |
|
|
重量(KG) |
主機:2750Kg |
|
|
放置車間 |
10(30)萬級GMP車間 |
|
|
設備技術 |
1、全密閉不分級技術：為保存藥效成份而采用的全密閉多磨不篩技術，有效避免產生藥效成份偏析和損失、因粉塵溢出而污染環境等現象。 2、壓縮式微粉碎技術：為提高粉碎效率和效果，運用高速撞擊力和剪切力，使物料在磨筒內受到介質的擠壓、揉捏和撕裂作用，大地縮短粉碎時間，提高了粉碎效率；同時因物料呈流態化且每一顆粒具有相同的受力狀態，其自有粘性作用可使成品形成分散均勻和精密復合化的微粒子團，增加密實度和提高生物利用度，提高微粉碎效果和技術。 3、動態優化技術：按物料的不同特性，在提高微粉碎效率和效果的同時，進行佳優化適配的技術。 4、機電一體化技術：實現設備的高性能和高水平，減少人工用量，確保成品質量穩定可控的技術，避免因人工介入過多而產生品質不穩定、受污染等現象。 5、全面自動化技術：具備單機多功能自動化（FMC柔性化），使小批量藥物生產象大批量流水線生產一樣簡便的技術。 6、潔凈安全化技術：達微超微粉碎機系列嚴格按GMP標準設計制造（根據客戶要求），能夠滿足制藥粉體裝備的特殊要求。
|
|
|
設備特征 |
1、安全性強：與物料接觸的部位均為拋光不銹鋼，其材質為醫藥食品機械通用材質(也可根據用戶要求改為其它金屬材質)，避免砷、鎘、汞、鉛、銅等重金屬混入。 2、潔凈衛生：內外面平滑、一機多用、減少污染、減輕洗凈作業負擔；粉碎過程全密閉無粉塵溢出，充分改善作業環境，有效成份不損失。 3、采用復合（透明）隔聲罩，噪音大大降低。 4、易拆卸(組裝）、易清洗、易換料?？捎盟?、壓縮空氣、酒精、蒸汽等清洗、消毒。 5、操作簡便：容量佳適配、確保物料完全排出，操作和換料簡便。 6、維護方便：結構緊湊、占地面積小，維修養護方便。 7、改善環境：全密閉作業絕無粉塵溢出、有效成份不損失、無藥渣產生，可改善工作環境。 8、提高效率：100%粉碎，無藥渣剩余。高速撞擊力和剪切力的雙向作用，大地縮短了粉碎時間，提高粉碎效率。 9、廣譜適應：對于任何纖維狀、高韌性、高硬度或有一定含水率的物料均可適應。對花粉及其它孢子植物等要求打破細胞壁的物料，其破壁率高于98%。同時適應干式和濕式粉碎。濕式粉碎時可加入水、酒精或其它液體。 10、溫度可控：通過配置可進行高溫、常溫、低溫或超低溫的微粉碎，可以保持物料的原有理化性質和活性成份。給磨筒外壁的夾套通入冷水。通過調節冷卻水的溫度和流量可控制粉碎溫度。低溫粉碎，冷凍系統低溫度可達零下35℃(XDW-F100C高檔低溫配置具備此功能)。
|
|
|
物料適應 |
廣泛用于動植物 礦物中藥材的單味或復方粉末,特別適用于強纖維性 韌性植物,單做或含量超過15%的高糖 粘性物料需要有制冷系統. |
|
|
產能kg/h |
普通中藥材(食品)10-50kg/h，-300目90-98%。靈芝孢子粉產量4-10kg/h（2500目），破壁率90-98%。 |
|
|
整機外觀 |
全不銹鋼外觀，可放置10(30)萬級GMP車間 |
|
|
交貨期 |
45個工作日 |
|
|
其他說明 |
電源:3相/380; 水循環冷卻系統 |
|
附表1：設備裝箱單
|
|
名 稱 |
型號及規格 |
單 位 |
數量 |
備 注 |
|
|
主 機 部 分 |
1 |
主機 |
XDW-F100A |
臺 |
1 |
|
|
2 |
隔聲罩 |
鋁合金柜架雙層鋼化玻璃 |
套 |
1 |
|
|
|
附
件
部
分 |
1 |
鎖緊扳手 |
不銹鋼 |
件 |
1 |
|
|
2 |
控制配電柜 |
噴塑 |
臺 |
1 |
|
|
|
3 |
冷凍管 |
Φ19×30mm |
根 |
2 |
1米/根 |
|
|
4 |
不銹鋼料盒 |
|
只 |
2 |
|
|
|
5 |
料筒密封硅膠管 |
Φ4×6mm |
米 |
4 |
|
|
|
6 |
喉箍 |
|
個 |
8 |
|
|
|
7 |
鋼絲繩 |
6根/套 |
套 |
1 |
|
|
|
8 |
介質 |
Φ20×400mm |
根 |
490 |
介質木箱2個 |
|
|
9 |
篩板 |
不銹鋼 |
件 |
1 |
|
|
|
10 |
水管支架 |
不銹鋼 |
件 |
1 |
|
|
|
11 |
控制連接線 |
穿金屬軟管 |
根 |
1 |
|
|
|
包 裝 箱 及 設備固定附件 |
1 |
介質箱 |
|
個 |
2 |
|
|
2 |
磨筒固定架 |
|
個 |
1 |
|
|
|
3 |
主機包裝箱 |
|
套 |
1 |
|
|
|
4 |
電機罩 |
不銹鋼 |
套 |
1 |
|
|
|
5 |
傳動軸防護罩 |
不銹鋼 |
件 |
1 |
|
|
|
6 |
隔音罩包裝箱 |
|
套 |
1 |
|
|
附表2：XDW-F100A細胞級超微粉碎機電器件配置單
|
名稱 |
品牌 |
型號 |
數量 |
|
電源總開關 |
耀華 |
3HZ1-100/330，100A |
1 |
|
時間繼電器 |
無錫 |
DH48S-2Z，110V |
1 |
|
交流接觸器 |
耀華 |
CJX2-1210，110V |
7 |
|
交流接觸器 |
耀華 |
CJX2-4011，110V |
2 |
|
空氣延時頭 |
天水二一三 |
SK4-224d |
2 |
|
空氣延時頭 |
天水二一三 |
SK4-324d |
1 |
|
帶燈綠色按鈕 |
耀華 |
LA38 |
1 |
|
綠色按鈕開關 |
耀華 |
LA38 |
6 |
|
紅色停止按鈕 |
耀華 |
LA38 |
1 |
|
電源指示燈 |
耀華 |
|
1 |
|
熔斷器座 |
耀華 |
RT18-32 |
3 |
|
熔芯 |
耀華 |
2A |
3 |
|
隔離變壓器 |
耀華 |
BK150 |
1 |
|
輔助觸頭 |
耀華 |
F4－20 |
1 |
|
航空插頭 |
國產 |
30芯 |
1套 |
|
接線端子 |
國產 |
2.5平方 |
19 |
注：1、免費上門安裝調試和培訓，該設備接上水電即可投入運行生產，需方按供方要求布置水電。
上述配置參數視用戶的微粉物料、后續工藝要求與試驗結果確定。達微公司保留相關技術、工藝與裝備配置參數調整和改進的權利。
制造商：濟南達微機械有限公司
網 址：www.wudegongji.com
電 話：15964512855 / 0531-88308975
